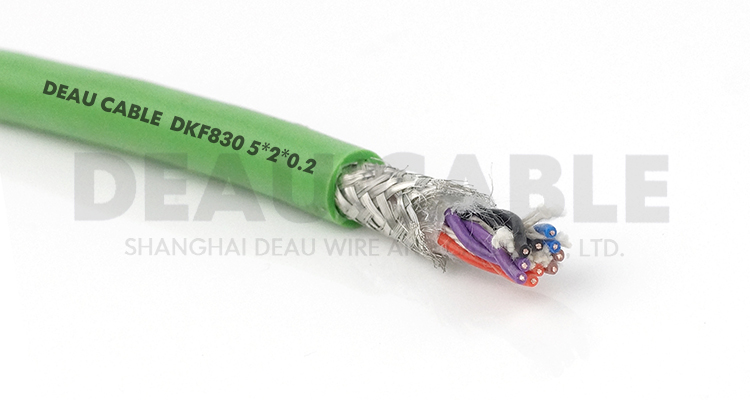

DKF830 5*2*0.2高柔性雙絞屏蔽多芯電纜

時間：2020/12/17　點擊量：63

DKF830 高度單護套雙絞屏蔽拖鏈電纜

產品結構

導線： 多股超細精絞無氧銅絲， 符合CDE0295CLASS 6標準

絕緣： 特殊混合PVC絕緣

顏色代碼：

≤0.5mm 顏色表示， A線： 棕、 黑、 藍、 紫、 粉紅、 橙與B線黑色芯線成對

≥0.5mm 黑色數字白色號碼編號， 相鄰數字編碼成對

芯線結構: 成對結構后分層集束， 防扭結結構設計。

屏蔽: 鍍錫銅網編織屏蔽， 密度80%以上

護套材料： 特殊改性PVC,PUR,TPE

護套顏色：

黑色 （RAL9005）

灰色 （RAL7001)

橙色 （RAL2003）

技術參數

額定電壓:截面＜0.5mm2: 300/300V 截面≥0.5mm2: 300/500V

測試電壓: 2000V

最小彎曲半徑

固定敷設：6×D

移動安裝：

當行程<10米時， 彎曲半徑為10×D

當行程≥10米時， 彎曲半徑為12×D

使用溫度

固定敷設：-40℃至+90℃

移動安裝：-30℃至+90℃

抗輻射強度： 5×107cJ/kg

阻燃性： 符合IEC60332-1-2+EN60332-1-2

耐油性： 參見耐油性附表

耐化學性： 參見耐化學性附表

特性與符合性

移動特性

 敷設行程: 80m,加速度60m/S2,移動速度10m/S

 彎曲壽命： 50次/分鐘,＞500萬次特性

 防淺水、 防油、 抗紫外線耐候特征

 耐寒、 耐磨性、 能承受較重的機械外力

 穩定的信號傳輸特性 （抗干擾、 抗串?dāng)_）

符合認證:CE

典型應用

適用于連續往復運動下的安裝， 特別是工業作用環境下的頻繁彎曲場合， 如現代化機械標準部件的拖鏈中及物流系統、 操控系統、機械自動化系統等。數控機床、 電子設備、 五金沖壓、木材石材機械、玻璃與門窗機械、 注塑機、 機械 （人） 手、 建筑機械、 重型機器廠 、汽車制造、 起重運輸設備、 自動化倉庫、 碼頭、 消防車等的室內外環境需要屏蔽的場所。 特別需要無差異和變化的穩定的信息傳導與監控。
