RS485 通訊電纜

時間：2020/12/02　點擊量：181

RS485

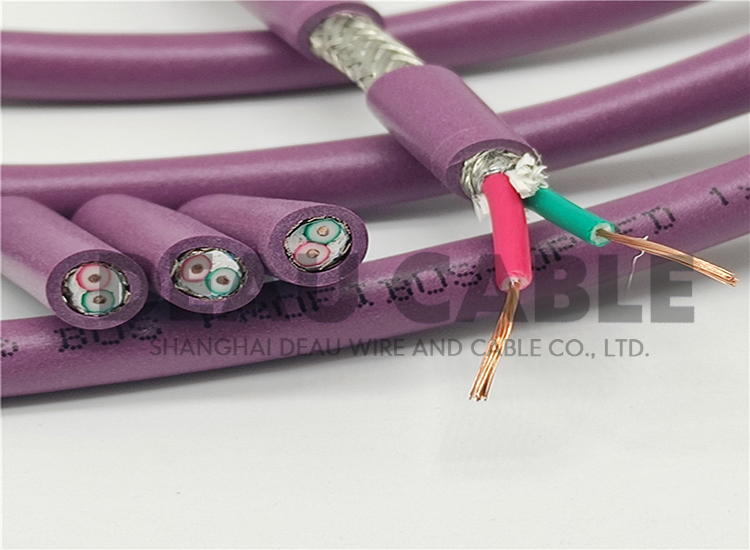

RS485通信線產品材質規格：

導體為多股絞合鍍錫銅絲；絕緣PE；護套顏色：紫色、灰色等

為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網60~80%屏蔽率共雙重屏蔽，并附有獨立排流接地導體，特性阻抗120歐姆。

常用一對兩芯雙絞有以下規格:

RS-485 1*2x22AWG

RS-485 1*2x20AWG

RS-485 1*2x18AWG

RS-485 1*2x17AWG

RS-485 1*2x15AWG

常用二對四芯雙絞有以下規格:

RS-485 2*2x22AWG

RS-485 2*2x20AWG

RS-485 2*2x18AWG

RS-485 2*2x17AWG

RS-485 2*2x15AWG

其他規格可以訂制，歡迎來電咨詢．

RS485通信線使用特性：

RS-485 數據電纜是用于多點間的通信。許多設備可以通過一條信號電纜來連接。就像早先的以太網用一條同軸線連接一樣。用于復雜的樓宇自控、工業控制網絡、電力自動化等通訊網絡。

485總線布線規范:

1.485總線盡可能接地。

布線時485總線盡可能接地,一般都是用屏蔽層作為地線，接地是因?yàn)橐獙⒌鼐€上的電壓保持一致，防止共模干擾。接地時整個485線路的地線必須要有良好的連續性，從而保證電壓一致;通常在實際施工中，為了接線方便，會將線剪成多段再連接，連接時需要將屏蔽層也做連接，使其接地線不分段，單點接地,電壓保持一致，不會導致共模干擾。

2.485信號線盡可能不和強電電源線一同走線。

在施工中，由于布線都是通過管道走下，盡可能不將485信號線和電源線一起穿管，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定。

3.盡可能使用雙絞屏蔽RS-485線纜。

由于485信號是利用差模傳輸?shù)?，即?85+與485-的電壓差來作為信號傳輸。如果外部有干擾源干擾，使用雙絞線進行485信號傳輸時，由于其雙絞，干擾對于485+，485-的干擾效果是一樣的，電壓差不變，對485信號的干擾影響最小,同時有屏蔽層起到屏蔽作用，外部干擾源的干擾影響可以進一步縮小。
